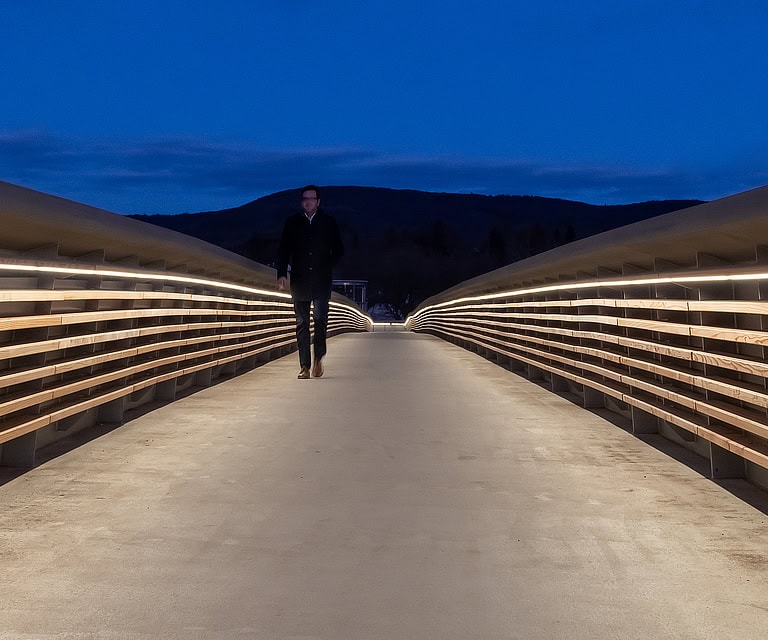

LED osvětlení zábradlí pro návrháře osvětlení a architekty
Osvětlená madla na schodech, v podchodech, mostech, únikových cestách a bezpečnostních cestách jsou dnes nepostradatelná. Jejich světlo osvětluje chodníky, zajišťuje bezpečnost a orientaci, zdůrazňuje potenciální překážky a snižuje riziko nehod – zkrátka umělé osvětlení činí veřejná prostranství bezpečnými a příjemnými v noci, stejně jako ve dne.
Zároveň jsou madla všestranným architektonickým prvkem. Umělecky zdůrazňují kontury a individuální design, nebo vytvářejí atmosférickou jednotu mezi osvědčenými konstrukčními metodami a moderním, efektivním osvětlením.
Individuálním výběrem různých barev světla, krytů a/nebo čoček lze přizpůsobit akcentové nebo homogenní ambientní osvětlení okolí a jeho požadavkům. Samotná světla neviditelně mizí přímo v madle.
Proč byste si měli systém NauticProfil® zvolit i pro madla
Již více než 18 let vyrábíme lineární svítidla s využitím našeho modulárního LED systému – systému NauticProfil®. S nimi lze snadno realizovat světelné vedení o celkové délce až 100 metrů na elektrický přívod integrovanému propojení kabelů , které je založeno na naší patentované kontaktní technologii. Instalace svítidel je tak jednoduchá a v některých případech i bez použití nářadí – což šetří značné množství času a peněz .
Nabízíme širokou škálu osvětlovacích řešení pro rozmanité aplikace a dodáváme produkty prakticky pro jakýkoli úkol. Naše osvětlovací systémy také přesvědčí svou kvalitou, odolností a vynikajícím poměrem ceny a výkonu. Ideální volbou pro LED světelné linky integrované do madel jsou naše štíhlé a elegantní klasické montážní profily vyrobené z vysoce kvalitního hliníku: NauticProfil® S1 a S2 . Díky svému minimalistickému designu lze tyto profily snadno integrovat do malých dutin všech standardních systémů madel.
Profily dodáváme nařezané na míru nebo v přepravně optimalizované standardní délce 2010 mm. Profily lze dodat v maximální délce 6000 mm. Na vyžádání mohou být všechny profily také zkosené a opatřené vrtanými otvory a frézovanými prohlubněmi.
Náš NauticProfil® S1 je štíhlý profil, který spolu s našimi světelnými vložkami NP tvoří optimální celek. Lze jej perfektně integrovat i do těch nejmenších dutin.
Ve spodní části profilu je každých 150 mm montážní otvor, který umožňuje snadné upevnění.
Díky upravenému tvaru založenému na profilu S1 na NauticProfil® S2
Jsou k dispozici v různých provedeních a s úhly nebo bez nich – ideální pro symetrické i asymetrické světelné linie a svítidla.
Inteligentní a efektivní osvětlení – všestranné, spolehlivé, robustní
Pro naše LED diody používáme výhradně hliníkové desky plošných spojů, které jsou pro nás speciálně montovány v Německu. Ty nabízejí optimální chlazení a maximální světelný výkon, dlouhou životnost a nízkou poruchovost. Můžete si vybrat z různých řad NauticProfil® LED s různými konfiguracemi LED a světelnými charakteristikami. Každou variantu lze konfigurovat s různými barvami světla, optikou a délkami. Jasné, homogenní a energeticky úsporné světelné linie osvětlují každý roh. Světelné vložky NauticProfil® pasují do všech našich profilů jediným kliknutím. Všechno do sebe jednoduše perfektně zapadá.
Který kryt je ta správná volba?
Svítidlové vložky NauticProfil® jsou k dispozici s kulatými, čtvercovými a plochými kryty, každý s úhlem vyzařování 120°. Pro individuální řešení osvětlení jsou k dispozici také různé čočky se symetrickým a asymetrickým vyzařováním světla. Produktovou řadu doplňuje řada barev a vandalům odolné verze (odolné proti nárazu a nehořlavé (neodkapávající) dle IK10) vyrobené z polykarbonátu.
Pokud jde o LED osvětlení madel, nejběžnější volbou je čtvercový, matný nebo bílý kryt. Výsledkem je dlouhá, příjemně homogenní světelná linie bez viditelných světelných bodů. Další zásadní výhodou je, že čtvercový kryt bezproblémově integruje do madla a vytváří tak čistý povrch – hmatový zážitek zůstává nedotčen. Madlo se i nadále snadno uchopuje a nemá žádné vyčnívající části – čímž se eliminuje jakékoli riziko zranění.
Pro venkovní použití a splnění požadovaného stupně krytí IP65, IP66, IP67 a IP69 je zapouzdřujeme vysoce kvalitním, průhledným polyuretanem (PU), který je izoluje před vlhkostí a povětrnostními vlivy.
Zkušenosti ukázaly, že profil S1 je nejčastěji používaný. Je přišroubován přímo do madla a společně s plochým kabelem a svítidlem tvoří bezešvý celek. Lze jej demontovat pouze speciálním nástrojem – díky čemuž je odolný proti vandalismu. Směrovaného světla je dosaženo pomocí čočky nebo systému ILAF. Alternativně lze do madla nainstalovat montážní klipy a svítidlo předem smontované z výroby, včetně profilu S2, lze zacvaknout na místo.
Příklad Lahmeyerova mostu ve Frankfurtu
Most Lahmeyer ve Frankfurtu má zakřivené rozpětí 160 metrů. Úkolem bylo vytvořit souvislý, nepřerušovaný světelný paprsek uvnitř zábradlí. K dosažení tohoto cíle byly nejprve k zábradlí připevněny montážní klipy, na které byly následně namontovány světelné vložky NauticProfil® S2. Je pozoruhodné, že i přes značnou délku mostu náš patentovaný integrovaný systém průchozí kabeláže znamenal, že k napájení světelných linií byl potřeba pouze jeden napájecí zdroj na každém konci obou mostních opěr. Světelný výkon byl navržen tak, aby osvětlil chodník téměř úplně bez oslnění. Dodatečný kryt uvnitř zábradlí zajišťuje čistý povrch a zabraňuje vniknutí nečistot.
Směrované světlo
U směrového osvětlení je nutné zohlednit směr pohledu, případně několik směrů, protože oslnění se vyhne pouze tehdy, když se světlo a směr pohledu shodují. Pokud chcete světlo záměrně nasměrovat, přicházejí na řadu čočky.
Speciálně pro projekty vysoce účinné a vandalům odolné osvětlení zábradlí jsme pro náš systém NauticProfil® vyvinuli novou lineární čočku: ILAF ( integrovaná lineární asymetrická matná asymetrickou čočkou například čočka s úhlem záběru 30° (viz obrázek). Zatímco jedna strana je osvětlena rovnoměrně a bez oslnění, z druhé strany neuniká žádné rušivé světlo. Tím se zabrání nežádoucím odrazům na vodě nebo na povrchu vozovky pod ní, například na mostech.
V kombinaci s nárazuvzdorným nebo UV odolným čtvercovým krytem a naším unikátním povrchem FLASHAARPremiumCoating je také chráněn proti povětrnostním vlivům a vandalismem. A konečně, ve srovnání s konvenční čočkou vyniká plochým, hladkým a čistým povrchem drážky v madle díky čtvercovému krytu. Pocit z madla není narušen lineární čočkou vyčnívající z drážkové trubice a je zde méně ploch pro hromadění nečistot.
Tip: Pokud jsou jednotlivá světla úmyslně poškozena nebo dokonce zničena, lze je díky plug-and-play konstrukci snadno vyměnit pomocí našeho demontážního nástroje. Pokud jsou poškozeny pouze kryty (např. graffiti umělci), není problém, i ty dokážeme rychle a snadno vyměnit. To šetří čas a je to šetrné k životnímu prostředí.
Kolik světla je standardní? Která deska plošných spojů je vhodná?
Poznámka: 1 lux je světelný tok jednoho lumen, který rovnoměrně osvětlí plochu o velikosti jednoho metru čtverečního. 1 lx = 1 lm/ m²
Pro umělé osvětlení mostů platí norma pro osvětlení chodníků a cyklistů DIN EN 13201. Minimální osvětlenost venkovních chodníků a schodišť je 5 luxů, ideálně 20 luxů. Chodci a cyklisté by se na mostě měli cítit bezpečně a světlo by jim mělo být příjemné.
Čím vyšší je jas a čím rovnoměrnější je osvětlení, tím příjemnější je pro oko, protože rozdíly mezi světlem a tmou jsou vnímány přesněji.
V městských oblastech je důležité při plánování osvětlení zohlednit okolní prostředí. Těmito oblastmi často procházejí další dopravní trasy, které by měly být chráněny před oslněním. Je třeba se vyhnout nežádoucím odrazům, například od vody nebo vozovky pod nimi.
Dalším důležitým aspektem je ekologická šetrnost osvětlení. Dopad na rostlinný a živočišný život by měl být minimalizován.
Doporučují se příjemné, teplé barvy světla mezi 2200 a 3000 K s velmi nízkým obsahem ultrafialového a modrého světla. Moderní LED světla zde vynikají, protože jsou velmi účinná i při nažloutlém a teplém bílém světle a mají vysoký index podání barev (CRI).
Doporučujeme použít NauticProfil® Mayflower-3 nebo Sta. Maria-6 . Obě jsou ideální pro venkovní použití, kde je vyžadován nízký světelný tok. Zároveň vynikají vysokou kvalitou světla a CRI > 90.
Hlavní výhodou je, že lze snadno realizovat světelné linky s celkovou délkou až 100 metrů na jeden přívod.
NauticProfil® Mayflower-3
99 m na přívod
302 lm/m*
CRI > 90
2200 K – 6500 K
24 V DC
NauticProfil® Sta. Maria-6
100 m na přívod
654 lm/m*
CRI > 90
2200 K – 6500 K
48 V DC
Chráněno před vandalismem a vlivy prostředí
Funkce madla spočívá v neustálém kontaktu s kolemjdoucími, a proto je obzvláště důležité chránit světla v něm umístěná před povětrnostními vlivy a vandalismem. Pro ochranu před vlhkostí, prachem, vibracemi, mechanickým namáháním a dalšími škodlivými vlivy prostředí zaléváme LED světla průhledným polyuretanem (PU) pomocí našeho vlastního systému zalévání. PU je elastický materiál, který dává světelným prvkům určitou flexibilitu pro absorbování nárazů a vibrací. Zároveň je odolný vůči vlhkosti, má dobré izolační vlastnosti a je vysoce průhledný.
Speciálně pro projekty vyžadující například nepřetržitý světelný paprsek z exteriéru do interiéru nabízíme také patentovaný proces zalévání pro NauticProfil®: FLASHAAR PremiumCoating . Výhodou je, že si nemusíte vybírat mezi dvěma různými LED deskami nebo barvami světla, abyste se vyhnuli jinak běžnému barevnému posunu mezi zalitými a nezalitými svítidly. U IP PremiumCoating se před zalitím svítidla podélně připevní malý kryt na naše hliníkové desky s LED jádrem. Tato technologie zaručuje absolutně homogenní, jednotný lineární vzhled, ať už se zalitými nebo nezalitými svítidly.
Výhody na první pohled, které hovoří ve prospěch našeho NauticProfilu® pro osvětlení zábradlí:
- LED technologie na míru a vysoce kvalitní materiály – Vyrobeno v Německu
- Spolehlivé, odolné, odolné vůči povětrnostním vlivům, rozměrově stabilní a ekologické LED osvětlení madla
- Široká škála možností; díky modulárnímu systému do sebe vše zapadá
- výrazné snížení spotřeby energie
- K dispozici jsou různé typy ochrany
- Stupeň krytí IP 65, IP65Premium, IP69, odolnost proti nárazu IK10 a třída ochrany III
- Jednoduchá a časově úsporná instalace díky principu plug-and-play
- LED osvětlení madla odolné proti vandalismu díky krytí IP65 PremiumCoating
- LED linky až do délky 100 metrů s pouze jedním napájením díky integrovanému průchozímu zapojení
- rozmanitý výběr krytů a čoček pro individuální řešení osvětlení
- Návrh, výroba a servis – vše z jednoho zdroje
Pro životní prostředí:
- Pro naše hliníkové profily používáme Hydro REDUXA – hliník s jednou z nejlepších hodnot klimatické stopy
- Naše energeticky úsporná osvětlovací řešení nahrazují staré, energeticky náročné osvětlovací systémy, a tím šetří velké množství emisí CO₂, které poškozují klima2
- udržitelné, zdroje šetřící světlo
- Používáme výhradně materiály bez znečišťujících látek a recyklovatelné materiály
- U LED diod se spoléháme především na hliníkové desky plošných spojů, které jsou pro nás speciálně montovány v Německu
- Všechny zalévací materiály jsou výhradně bez olova.
Ochrana nočních ekosystémů
- přesně kalibrovaný jas LED linek
- Nasměrované světlo přesně tam, kam je potřeba
- Zabraňte světelnému znečištění pomocí stmívatelných/přepínatelných LED diod
