Mesures photométriques


Dans notre laboratoire d'éclairage interne, nous mesurons les luminaires avec un goniomètre à champ lointain moderne - également en tant que service pour vous. Les courbes numériques de répartition de la lumière ainsi créées dans tous les formats de fichiers courants permettent aux planificateurs d'éclairage de tenir compte de nos lumières dans les calculs d'éclairage. Les données de mesure fournissent également des informations importantes pour les ventes et des conclusions pour le développement et l'amélioration ultérieurs de vos luminaires.

Ameublement

Le laboratoire d'éclairage FLASHAAR est équipé d'un goniomètre à champ lointain à 2 axes qui mesure les luminaires d'une longueur totale allant jusqu'à 1 500 mm et d'un poids maximum de 25 kg. Toutes les lumières sont mesurées à une température de fonctionnement stable, avec un flux lumineux stable et la résolution la plus élevée.

Le laboratoire d'éclairage est également équipé d'un bloc d'alimentation de laboratoire spécial pour la mesure électrique précise des lampes à LED en particulier. Les LED à tension constante et à courant constant peuvent ainsi être mesurées avec une grande précision, comme alternative à l'alimentation CA intégrée. Un ballast électronique supplémentaire n'est pas nécessaire.


Données techniques du goniomètre à champ lointain :

  • Distance du capteur : 0,5 - 50 m
  • Plage de mesure : 10lm - 1 000 000lm
  • Résolution du goniomètre : 51 200 pas / 360 degrés

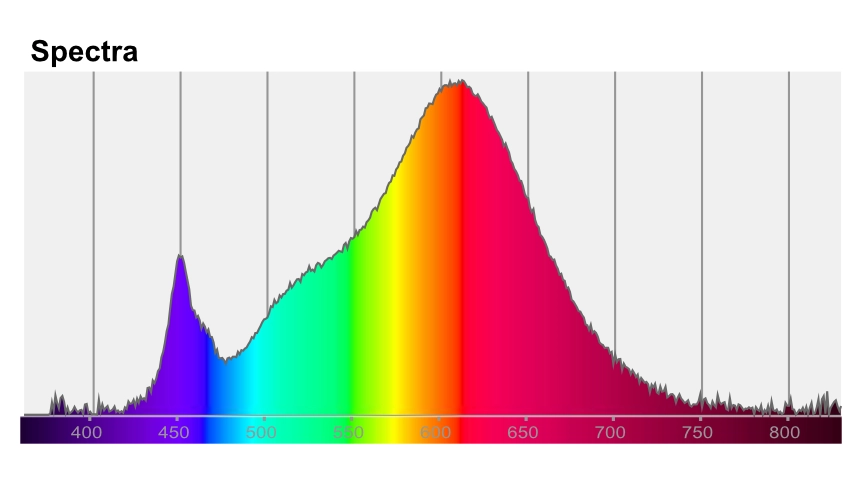

  • Gamme spectrale : 360-830 nm (1 024 pixels) SONY ILX511B
  • Précision des lumens : < 4 %
  • Exportation : IES, LDT, PDF, Excel
  • Analyseur de puissance pour une analyse détaillée de la puissance électrique

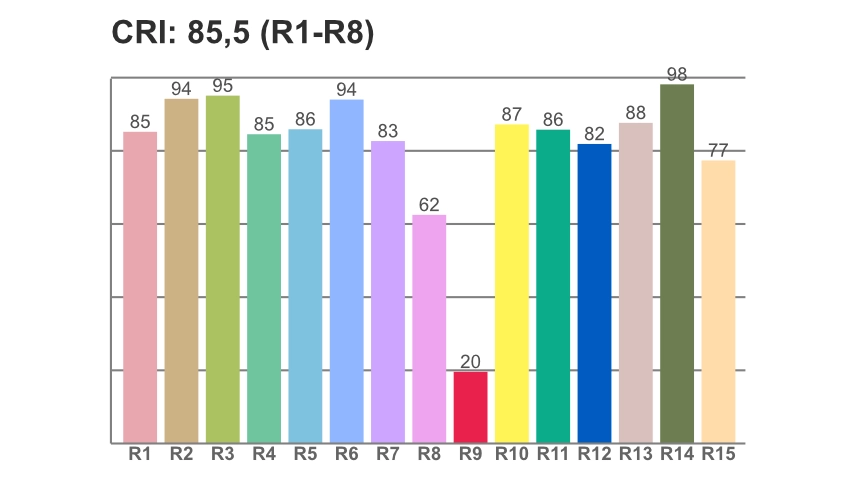

  • Vue détaillée des teintes R1-R15
  • Puissance maximale de connexion de la lampe 660W à 220V ou 330W à 110V

Les données de mesure suivantes sont déterminées :

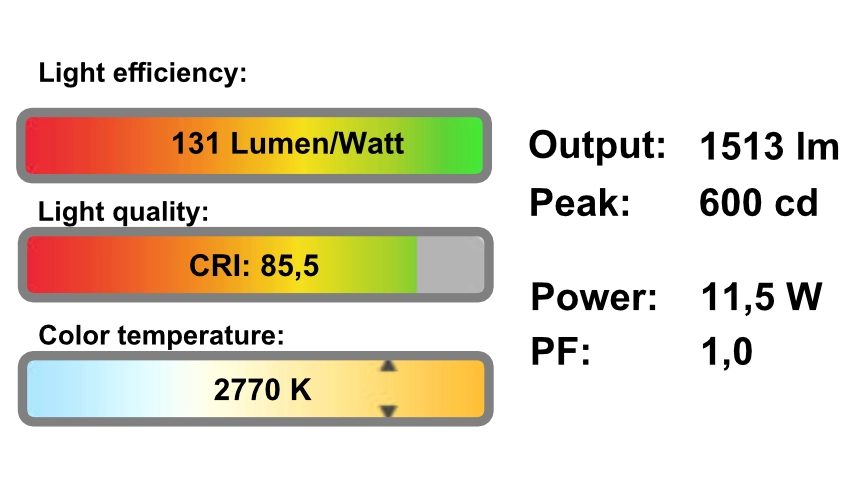

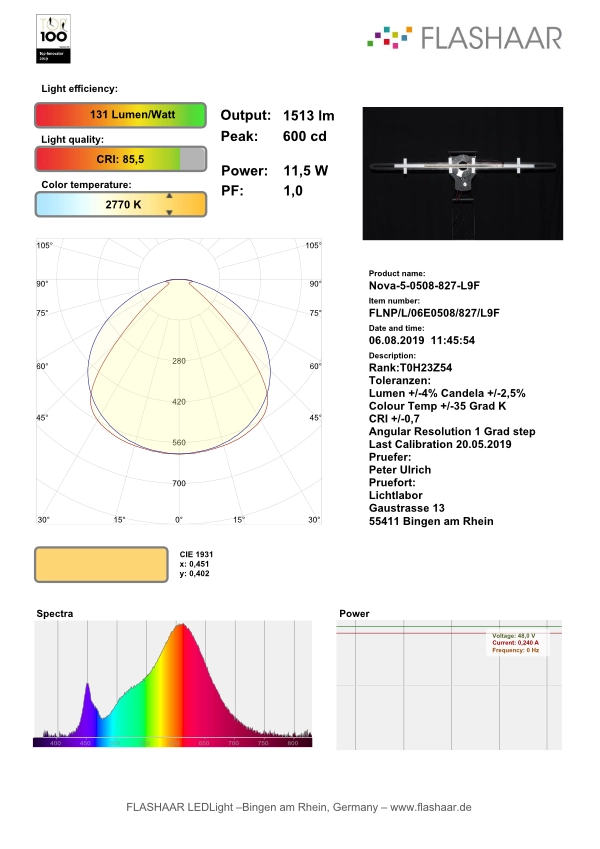

  • flux lumineux [lumen]
  • Intensité lumineuse maximale [Peak Candela]
  • Température de couleur [Kelvin]

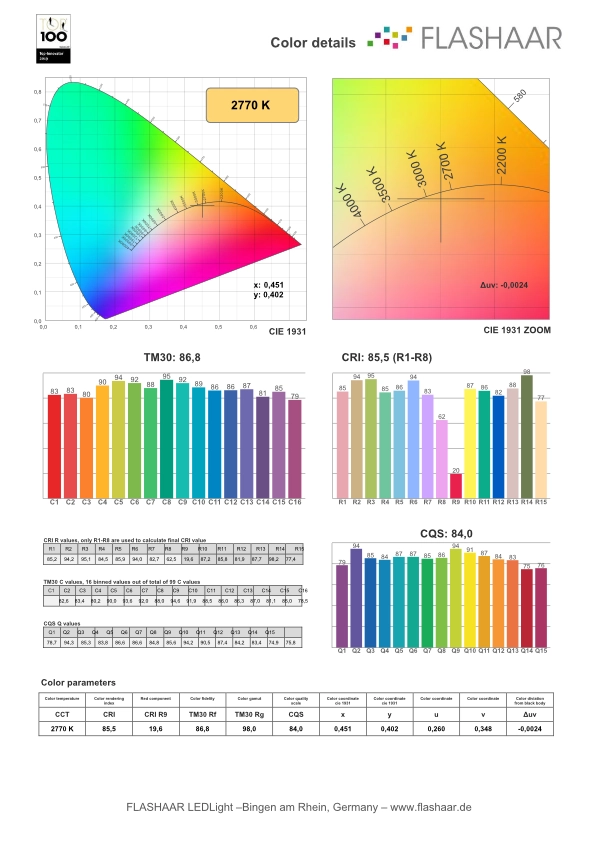

  • Spectre de couleurs [CIE1931, valeurs C TM30, CRI, CQS, valeurs CRI R, valeurs CQs Q]

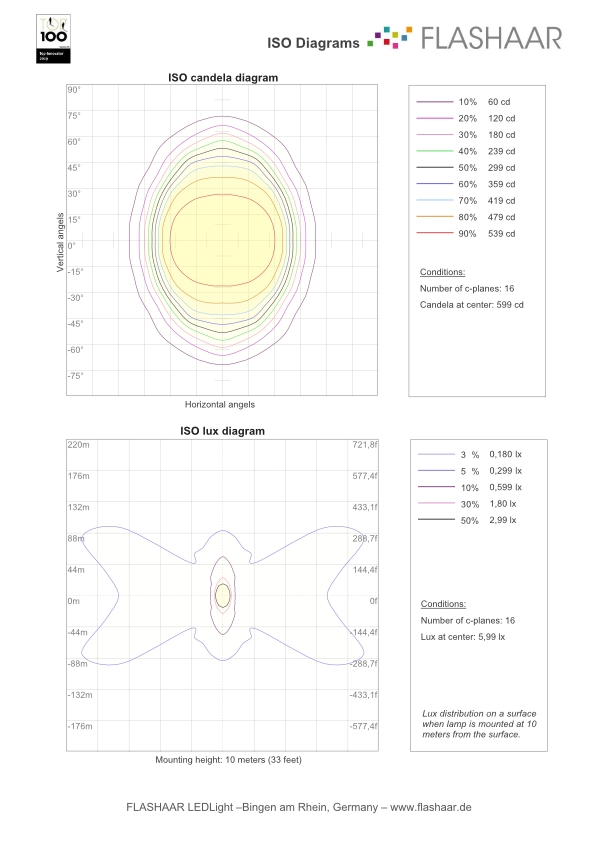

  • Diagramme de candelas ISO
  • Diagramme ISO lux

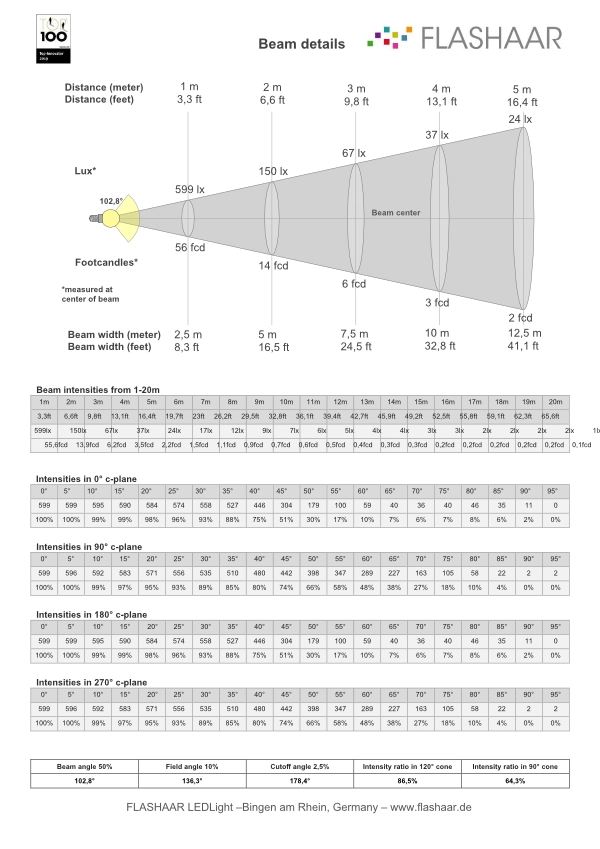

  • Répartition de l'intensité lumineuse [LVK]
  • angle de faisceau
  • Consommation électrique [W]
  • Efficacité [lm/W, calculée]

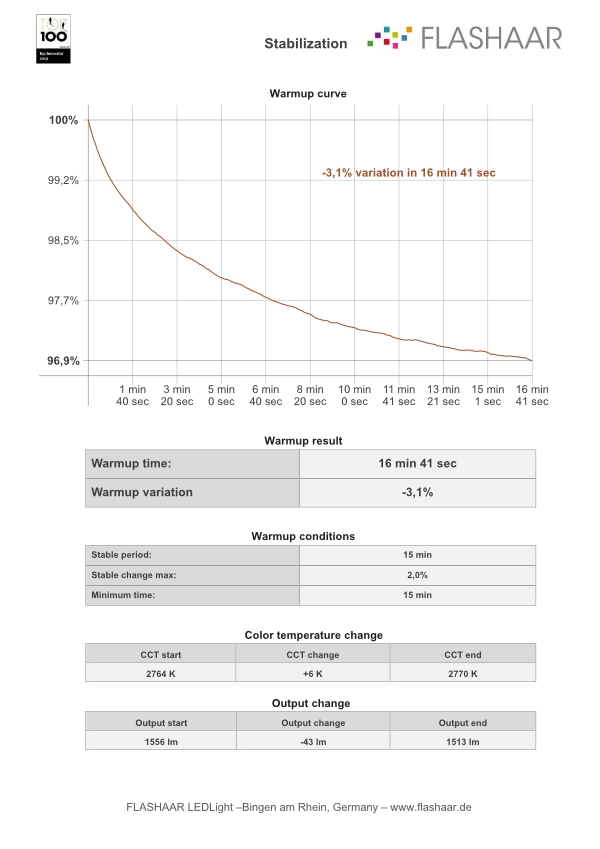

  • Voyant de la courbe d'échauffement (heure, démarrage CCT, changement CCT, fin CCT)

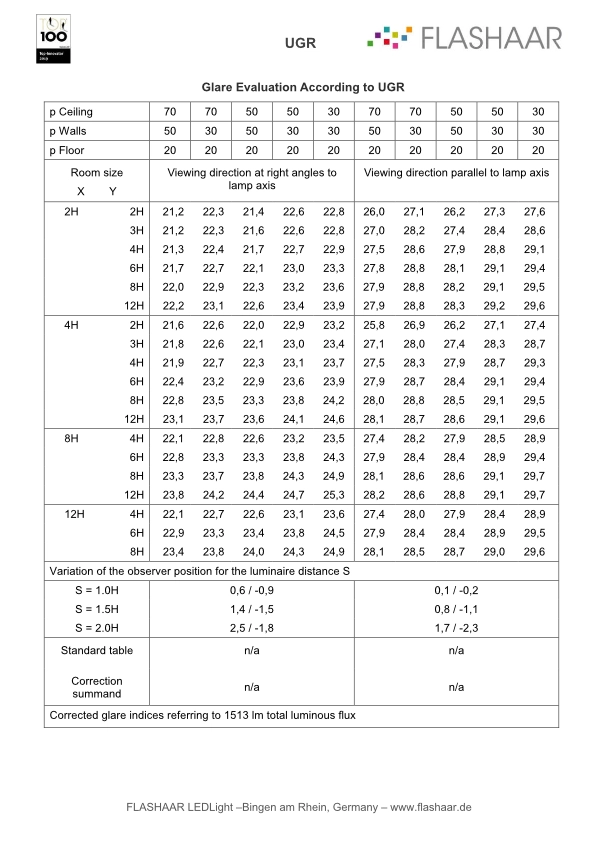

  • Tableau UGR
  • Pourcentage de scintillement
  • indice de scintillement
  • fréquence de scintillement
  • Indice SVM

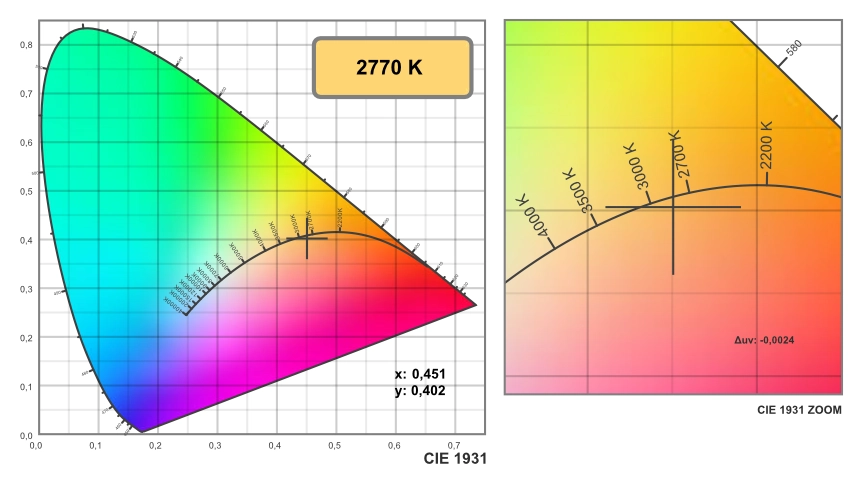

emplacement de la couleur

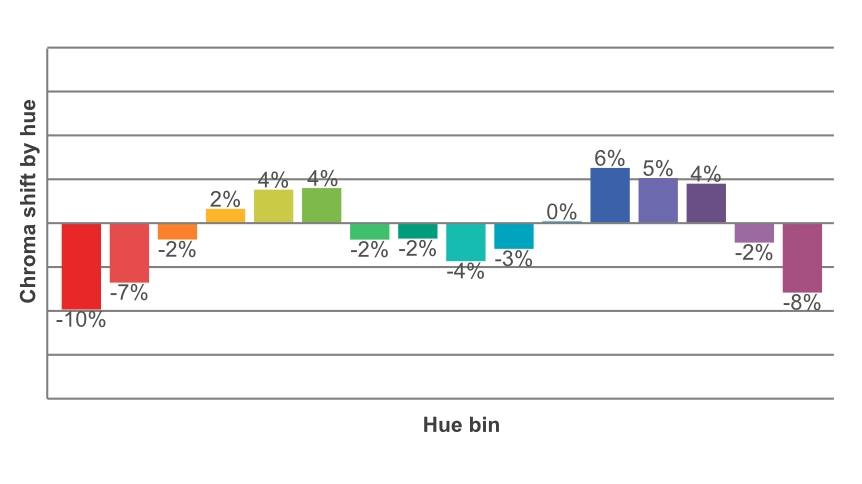

changement de chrominance

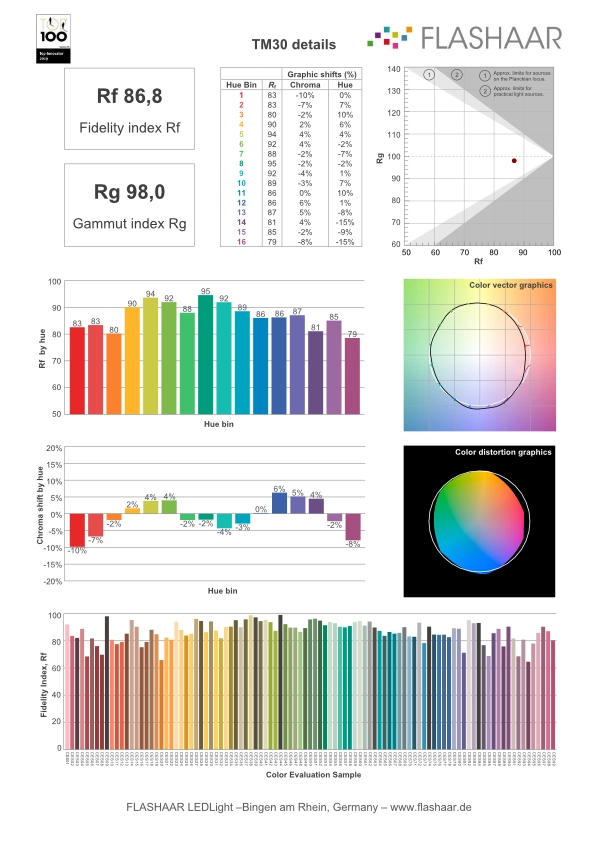

détails du tm30

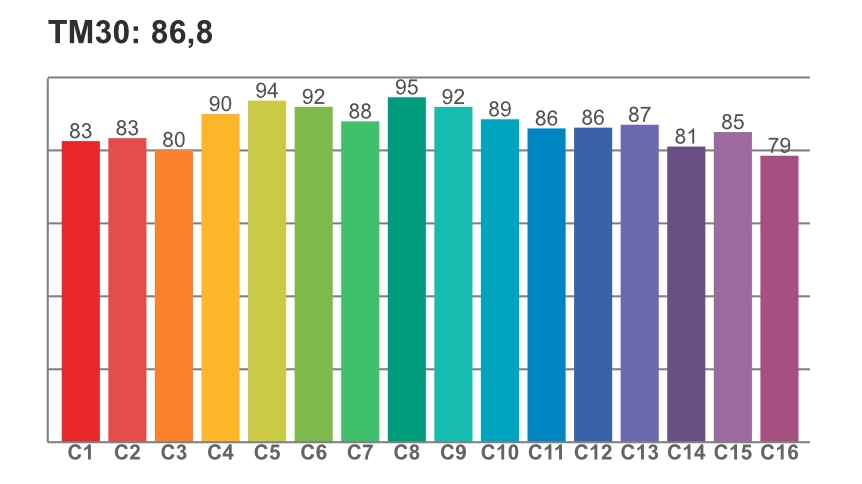

tm30

Livraison:

Nous fournissons les résultats de mesure résumés dans un aperçu PDF, ainsi que toutes les données de mesure dans un fichier *.LDT et *.IES. Dans le fichier LDT, vous trouverez toutes les informations sur le luminaire, la lampe, l'intensité lumineuse et la répartition lumineuse. Les données de mesure peuvent être visualisées, par exemple, à l'aide de l' éditeur LDT de DIAL sous forme de diagramme polaire, de diagramme cartésien, de diagramme conique et de tableau UGR.

Des rendus de la répartition de la lumière peuvent être créés à partir du fichier IES, par exemple avec l' IES Viewer .

Nous serions heureux de créer pour vous une offre individuelle, adaptée à vos luminaires, à vos besoins et aux quantités de commande. Contactez-nous par email , par téléphone au 06721-91950 ou utilisez notre page de contact.


mesure du scintillement

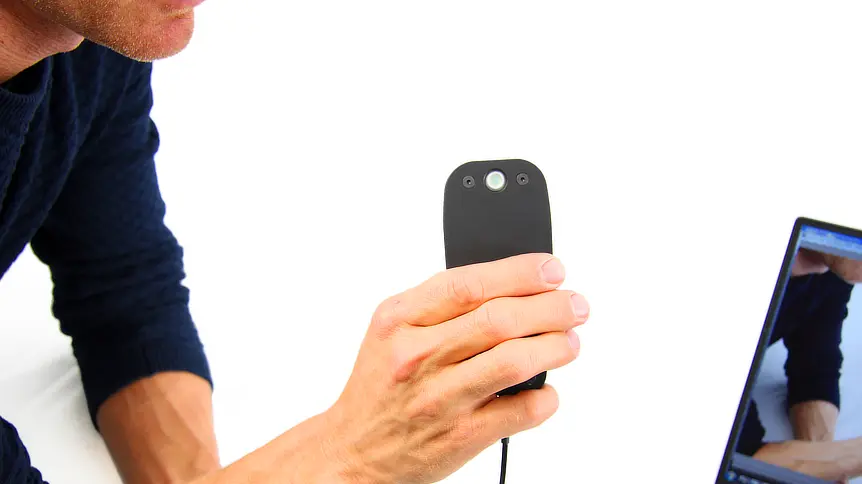

Dans notre laboratoire d'éclairage, nous mesurons également le scintillement des lampes. Notre compteur de scintillement fournit des informations sur le pourcentage de scintillement, l'indice de scintillement et la fréquence ainsi que l'indice SVM (mesure de visibilité de l'effet stroboscopique).

Pour nos propres éclairages, nous utilisons l'appareil de mesure du scintillement pour une assurance qualité continue et en complément de notre goniomètre à champ lointain à 2 axes. Nous serions heureux de mesurer vos lumières en tant que service - parlez-nous ! Vous recevrez les données du photogoniomètre et la mesure du flicker dans un rapport de test complet au format PDF, avec votre logo si vous le souhaitez. Les frais de mesure du % de flicker, de l'indice de flicker, de la fréquence et de l'indice SVM sont de 99 € nets.
