LEUCHTENAUSWAHLLISTE | PERSONENBAHNHÖFE |
GRUPPE 20 | LISTENBLATT-NR. B 04.20.057

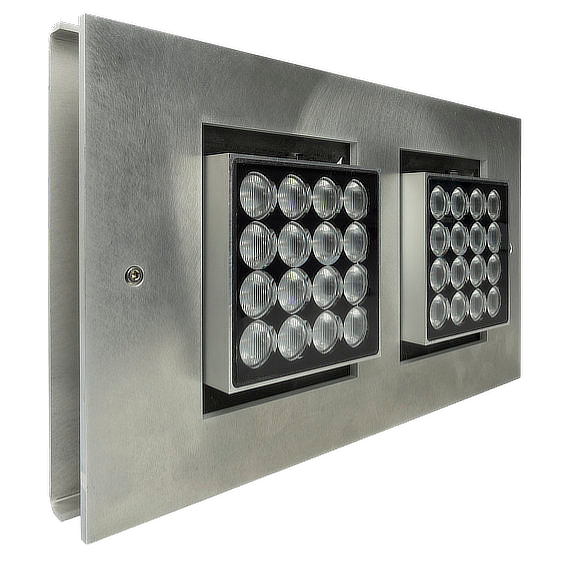

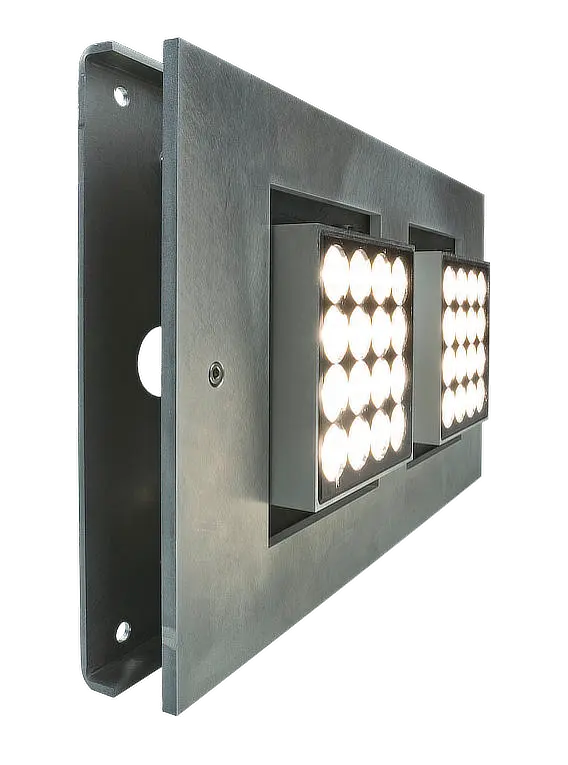

DB-Bahnsteigleuchte
Optimale Beleuchtung für das „Bahnsteigdach Hamburg”
Die DB-Dachbeleuchtung ist eine projektspezifisch entwickelte Beleuchtungslösung für Bahnsteigdächer des Modell-Typs „Hamburg”, wie sie beispielsweise am Hauptbahnhof Frankfurt eingesetzt wird. Sie wurde speziell für die Integration in bestehende Dachkonstruktionen konzipiert und erfüllt die Anforderungen moderner Infrastrukturprojekte im Bereich Bahnsteigbeleuchtung. Dank der passgenauen Auslegung lässt sich die Leuchte ohne konstruktive Anpassungen in vorhandene Ausschnitte des Bahnsteigdachs „Hamburg” integrieren, was den Planungs- und Montageaufwand erheblich reduziert.

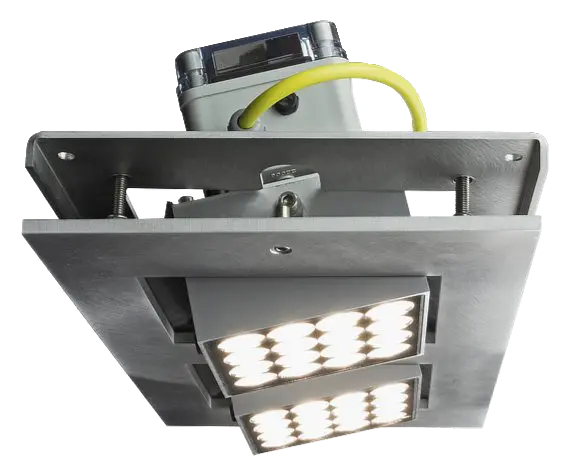

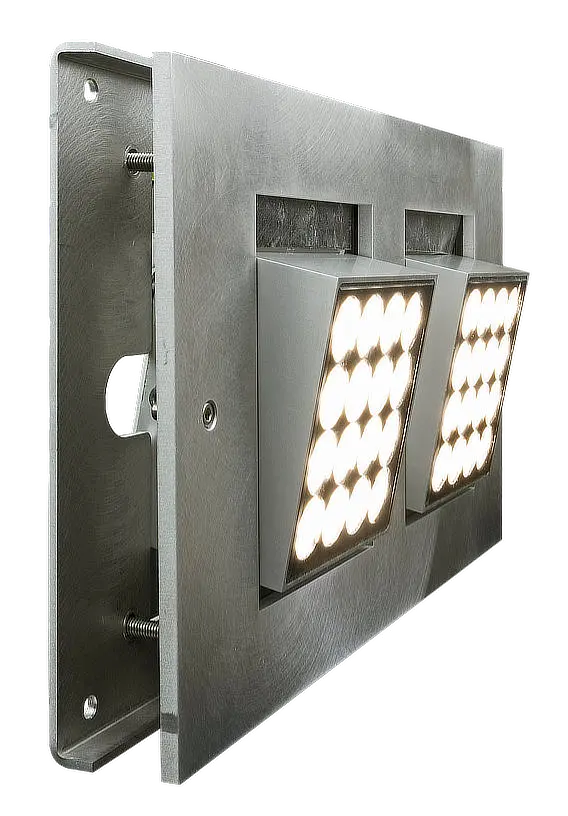

Zur Anpassung an projektspezifische Gegebenheiten verfügt die Leuchte über einen einstellbaren Neigungswinkel von ±15°, wodurch eine präzise Lichtlenkung und normgerechte Ausleuchtung des Bahnsteigs unterstützt wird.

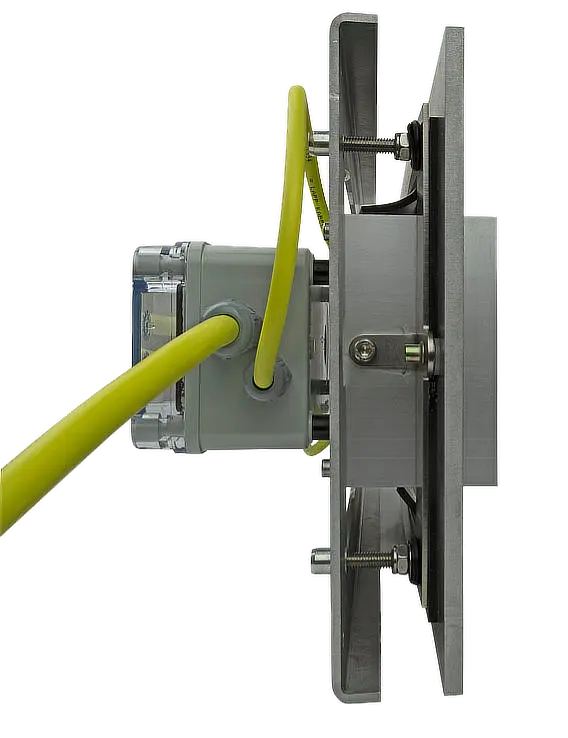

Für maximale Planungssicherheit wird jede Leuchte vor der Auslieferung einem mindestens 24-stündigen Funktionstest unterzogen. Die Ausführung erfolgt anschlussfertig mit einem 2 m langen Anschlusskabel (Typ Ölflex 540P 2x0,75 mm2, offenes Kabelende), wodurch eine einfache Einbindung in bestehende elektrische Systeme gewährleistet ist.
Die angegebenen Maße können auch individuell angepasst werden. Die Leuchte ist somit an jedes Deckenausschnittsmaß anpassbar und nicht fix an ein festes Öffnungsmaß gebunden. Die Leuchte ist skalierbar und flexibel, d.h. folgende Punkte sind individuell anpassbar:
- Öffnungsmaß
- Einbau oder Aufbau
- Anzahl Lichtköpfe (Lichtstrom)
- Lichtverteilungskurve
Zusätzliche interessante Informationen zu dieser Sonderleuchte finden Sie auch auf dieser Seite.
Technische Daten
2000 lm | CRI > 85 | 4000 K
| Abmessungen: | 342 x 196 x 140 mm (L x T x H) * |
| Gewicht: | 5 kg |
| Farbort: | 4000 K |
| Farbwiedergabeindex | CRI: | > 85 |
| Lumenstrom: | 2000 lm |
| Austrahlungswinkel FWHM*: | C0/C180: 45,6° C90-C270: 56,4° |
| Interner Betriebsstrom EVG: | 650 mA |
| Bestromung LED: | 162,5 mA (Samsung) |
| Anzahl LED-Gruppen: | 4 |
| Überspannungsschutz: | Type Dehn DCOR L 1P 275 (900 431) |
| Nennableitstoßstrom (8/20 μs) (In): | 5 kA |
| Max. Ableitstoßstrom (8/20 μs) (Imax): | 10 kA |
| Schutzpegel [L-N] (UP): | ≤ 1,5 kV |
| Schutzpegel [L-N] bei 3 kA (UP): | ≤ 1 kV |
| Schutzpegel [L-N] bei 1,5 kA (UP): | ≤ 0,85 kV |
| Ansprechzeit [L-N] (tA): | ≤ 25 ns |
| Anzahl Lichtköpfe: | 2 |
| Unabhängige Lichtköpfe: | ja |
| Betriebsgerät: | 2x SLT35-1000IB(L)-UN |
| Versorgungsspannung: | 230 V AC |
| Frequenz: | 50-60 HZ |
| Einschaltstrom: | 2x20 A = 40 A |
| Leistung/Effizienz: | 2 x 9,5 W (50Hz) / > 106 lm/W |
| Gesamtleistung: | 19 W |
| Schutzklasse: | II |
| Schutzart: | IP 65 |
| Stoßfestigkeit: | IK08 |

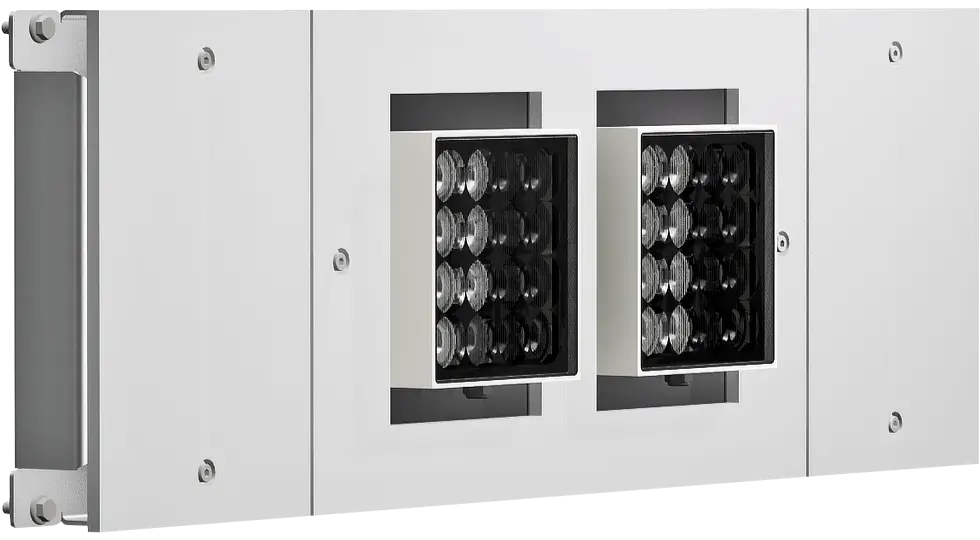

Passrahmen mit eingebauter DB Bahnsteigleuchte und Alu-Blenden
DB-Bahnsteigleuchte:
Passrahmen mit zwei seitlichen Blenden
Der projektspezifisch anpassbare DB-Passrahmen (Typ DB/FF-1/2) wurde für die flexible Integration der DB-Bahnsteigleuchte (Typ DB/SO3/840/LSOT/O) in Deckenöffnungen unterschiedlicher Abmessungen entwickelt und unterstützt eine normgerechte Umsetzung gemäß den geltenden Richtlinien und Vorschriften.
Durch seine variable Auslegung ermöglicht der Passrahmen eine sichere und wirtschaftliche Planungslösung, insbesondere bei Bestandsprojekten oder abweichenden Öffnungsmaßen. Bestehende Deckenöffnungen werden zuverlässig kaschiert, wodurch ein technisch sauberes und optisch einheitliches Erscheinungsbild erzielt wird.
Die Konstruktion erlaubt eine schnelle und präzise Montage des Rahmens in Kombination mit zwei separaten Sichtschutzplatten. Gleichzeitig bietet der Passrahmen ausreichend Raum für die Integration von Klemmstellen sowie zusätzlicher Infrastruktur, wie beispielsweise Präsenzmeldern oder Kamerasystemen.
Hinweis: Der DB Passrahmen kann die Leuchte #445625; 1 x TCL36W ersetzen zum Beispiel wie im HBF Kaiserslautern

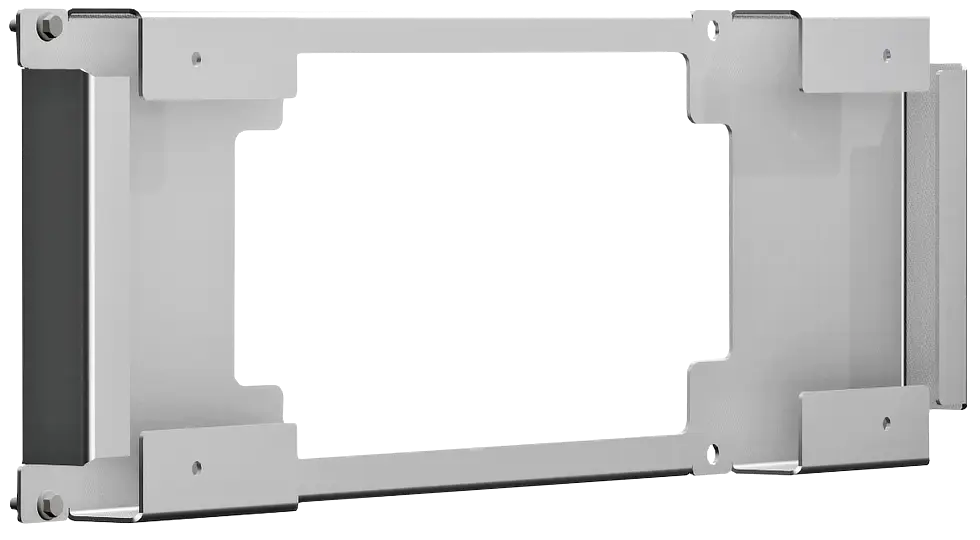

Passrahmen ohne Bestückung
Technische Daten
| Abmessungen: | 608,4 x 196 x 33 mm (L x T x H) |
| Gewicht: | 1,85 kg |
| Material: | Edelstahl kaltgewalzt; Blenden Alu gebürstet E6EV1 |
